李茫茫
安科瑞電氣股份有限公司 上海嘉定 201801

關鍵詞：電動機，電網，抗晃電，自啟動

保證電網的穩定供電對于企業正常生產有著非常重要的意義，但由于各種原因，某化工廠電網時常發生波動，電網的短時失電造成各裝置的部分電動機停機，嚴重時甚至引起重要設備停機導致全廠大面積停產、停工，給工廠造成了很大的經濟損失。為了減輕晃電(電網短暫失電后又來電)對生產的影響，保證生產能平穩進行，某化工廠通過相關技術攻關，提出了相應的方案——抗晃電改造，讓晃電時停運的電動機在電網快速恢復供電時能迅速自啟動，通過試驗和實際驗證，效果良好。

1 低壓電動機的抗晃電方式

根據工藝生產特點，結合實際，將低壓電動機抗晃電分為3類，即A類、B類和C類。A類主要由單時間繼電器來實現的，即電網恢復供電后直接啟動的抗晃電功能，時間整定為T=4s；B類和C類則是由雙時間繼電器來實現的分批啟動，時間分別整定為KT1=4s，KT2=6s；KT1=4s，KT2=8s。時間繼電器整定值統一由試驗班整定，任何人不得隨意調試和整定。

1.1 A類抗晃電原理

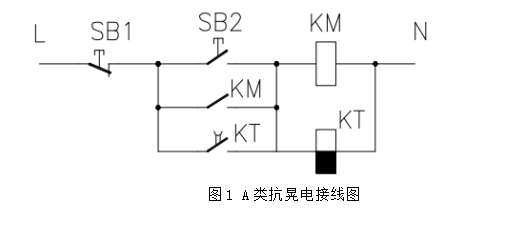

由一個時間繼電器來實現，如圖1所示，時間繼電器的線圈與接觸器的線圈并聯，其斷電延時打開的輔助接點KT與啟動按鈕SB2并聯。當電網發生波動時，接觸器的線圈失電，接觸器的輔助常開接點KM瞬時打開，時間繼電器的輔助常開接點KT延時斷開，電網恢復時，通過時間繼電器的輔助接點KT瞬時接通接觸器線圈，實現電動機的自啟動。時間繼電器的時間一般整定為4s;4s后來電，時間繼電器的輔助常開接點KT斷開，電動機將不能再啟動。



優點:需要時間繼電器少，投資較少，線路相對簡單，電機可來電瞬時啟動。

缺點:當電網恢復時，所有經過A類抗晃電改造過的電動機同時啟動，對電網有一定的沖擊。為此，要根據工藝負荷實際的重要性、電網容量及具體實際情況使用A類抗晃電功能，來降低對網的沖擊。

1.2 B類和C類抗晃電原理

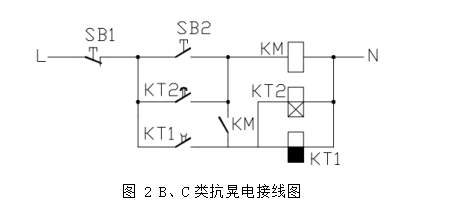

這種抗晃電方式，是目前某化工廠普遍使用的一種方式，使用兩個時間繼電器，其接線方式如圖2所示，當電網發生波動時，接觸器的線圈失電，接觸器的輔助常開接點KM斷開，時間繼電器KT1的輔助常開接點延時斷開。電網恢復時，通過時間繼電器KT1斷電延時斷開的輔助接點(KT1)接通時間繼電器KT1和KT2的線圈，KT2輔助接點得電延時閉合接通接觸器KM線圈，實現電動機的自啟動。B類、C類時間分別整定為KT1=4s，KT2=6s;KT1= 4s，KT2=8s。

優點:可根據工藝的需要隨意整定分批自啟動的時間。KT2的整定時間與KT1的整定時間沒有關系，這樣可以彼此錯開電機同時啟動，降低了對電網沖擊。

缺點:需要兩個時間繼電器，投資較大，線路相對復雜，電機需來電延時啟動。

1.3 自啟動模塊實現抗晃電功能

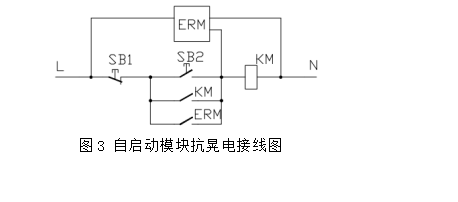

這種抗晃電方式，是某化工廠部分配電室原有的帶自啟動模塊(ERM)的一種接線方式，與一種單時間繼電器方式差不多，如圖3所示，當電網發生波動時4s鐘之內恢復供電(4s鐘固定不可調)，自啟動模塊的節點延時閉合，啟動電動機，4s以后來電就不再啟動電動機。自啟動模塊(ERM)自開工至今已經使用十幾年了，由于原來的自啟動模塊(ERM)原件已老化，不能準確動作，新模塊又采購不到，所以，這種模式已基本被淘汰。



2 低壓電動機抗晃電的測試和維護程序

(1)作業過程應嚴格執行《電氣作業規程》，有合格的工作票、作業方案、指導書、控制卡及相應的應急預案。

(2)調試過程應聯系工藝，互相配合，做好個人防護，監護到位。

(3)改造過程應與工藝溝通、協商，確定相應的時間整定值和相應改造類型，時間繼電器應由試驗班試驗合格。

(4)改造人員應熟悉圖紙、掌握抗晃電原理及低壓電動機二次原理圖、配電柜結構。

(5)拆、接線應做好相應標記。接線時相應的接點要選擇好、看清楚，接線應正確、牢固，并有相應的線號，以便以后故障處理。

(6)固定式配電柜應做好與鄰近帶電設備的絕緣措施，控制電源從主空開下端引的，試機調試時，需拆除電機電纜的，應做好標記，記清相序。

(7)作業前一定要驗電，確保停電，避免人身觸電事故。

某化工廠至少每次大修要對電動機抗晃電功能進行一次測試，檢查抗晃電功能是否正常，能否按照時間先后正常啟動。平時工作中不定期地對具有抗晃電回路電動機在條件允許時，外加控制電源模擬試驗，列入班組日常工作計劃，對發現的問題及時整改，時刻確保回路完好性。

3 安科瑞ARD系列智能電動機保護器介紹與綜合選型

3.1產品簡介

ARD該系列低壓電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能?？膳c接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。應用范圍：可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。

3.2產品選型

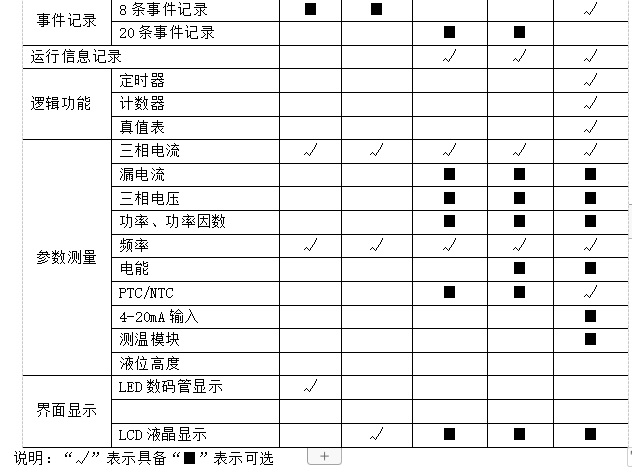

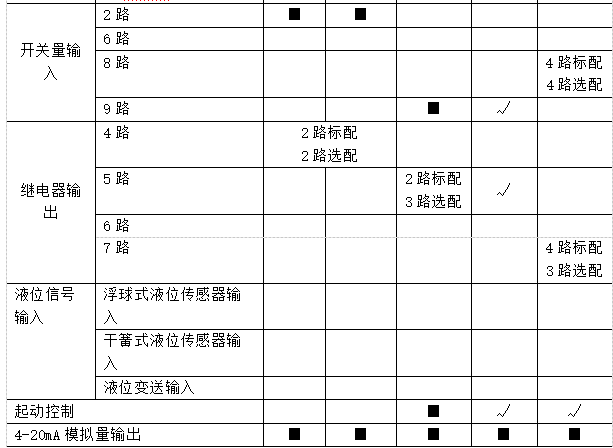

產品功能

4 結語

用時間繼電器實現抗晃電功能的低壓電動機在某化工廠有500余臺，在10年間電網多次發生的波動中，低壓電動機抗晃電成功率好，保證了裝置的生產。
