李茫茫

安科瑞電氣股份有限公司 上海嘉定 201801



摘要：隨著我國城市化進程的不斷加快，綜合管廊工程在城市規劃中具有十分重大的意義，得到了廣泛的應用，并且通過不斷地實踐證明其具有良好的使用效果。目前，綜合管廊已經逐漸成為我國市政工作的重要組成部分，而且它的發展不僅僅是我國城市建設的發展趨勢，也是我國政府倡導的綠色城市建設方式。綜合管廊的設計質量和設計水平對城市建設的后期施工建設有著直接的關系，本文主要對綜合管廊配套電氣設計的要點進行探究，希望能為我國城市建設提供一定幫助。

關鍵詞：綜合管廊；電氣設計；電力支架



1 綜合管廊的發展應用概述

綜合管廊是地下城市管道綜合走廊，也就是在地下建造一個隧道空間，將電力、通信、燃?xì)狻⒐帷⒔o排水等各種工程管線集于一體，綜合管廊中設有專門的檢修口、吊裝口和監測系統，實施統一規劃、統一設計、統一建設和管理，是保障城市運行的重要基礎設施和“生命線”。目前我國大部分城市都成功建設了綜合管廊，而且伴隨著我國城市化進程的加快，在各個城市的城市規劃中，綜合管廊的應用也更加廣泛。



2 綜合管廊的電氣設計要點

2.1 供配電系統

綜合管廊主要用電設備有照明、應急照明、檢修插座、風機、排水泵、監控及火災報警等設備，根據綜合管廊負荷運行的安全要求，采用二級負荷供電的設備主要有監控及火災報警設備，應急照明設備以及通風消防設備。

根據綜合管廊用電負荷及分布情況，應配套設置10kV總配電站和10kV/0.4kV變配電站。在綜合管廊中位置設一座10kV總配電站，主要設備有金屬鎧裝移開式中置開關柜、高頻開關直流電源裝置及綜合自動化系統等。10kV總配電站樹干式為各10/0.4kV 變配電間提供雙回路電源。 綜合管廊負荷具有沿線分布、比較均勻的特點，故可按綜合管廊負荷分布劃分為若干個供電區間，每一區間在靠近負荷中心位置設置 10/0.4kV 變配電間一座，每座變配電間設置兩臺干式變壓器，負責各自供電區間的 所有負荷用電。每座變配電間低壓配電柜集中設置0.4kV電容自動補償裝置，補償后10kV側功率因數不低于0.9。一般來說，綜合管廊按200m 劃分為一個防火分區，每個供電區間負責6個左右防火分區的供電需求。

綜合管廊每個防火分區內設置配電間，配電間內設置一臺動力總配電柜和一臺應急總配電柜。動力總配電柜負責本防火分區內的排水泵、檢修電源箱、一般照明的配電和控制。應急總配電柜負責本防火分區內的風機、液壓井蓋、PLC控制柜、應急照明的配電和控制。

2.2 設備控制

（1）通風設備控制。正常工況下，管廊內通風設備不開啟。當綜合管廊內空氣溫度≥39℃時，根據溫度檢測裝置自動控制開啟本管廊內的進、排風機和誘導風機，消除管廊內余熱；當綜合管廊內空氣溫度≤35℃時，自動關閉本管廊內的進、排風機和誘導風機；工作人員巡視、檢修前，需提前0.5h開啟該管廊內的送、排風機，誘導風機通風，當管廊內溫度＜40℃、含氧量＞19%時，工作人員方可進入；當管廊內某防火分區發生火災時，火災報警系統聯鎖關閉相應防火分區及其相鄰防火分區的送風機、排風機、誘導風機及電動排煙防火閥，使著 火分區封閉缺氧熄火，并與相鄰分區隔離。確認火災熄滅后半小時，重新開啟防火閥、送風機、排風機及誘導風機 , 當管廊內溫度＜40℃、含氧量＞19% 時，工作人員方可進入。特別的，燃?xì)馀摰娘L(fēng)機和污水艙的風機、誘導風機應與艙內H2S、CH4 氣體檢測報警裝置連鎖，在氣體檢測報警裝置報警后聯動開啟相應防火分區內的風機和誘導風機，排出有毒氣體。

（2）排水設備控制。綜合管廊每個防火分區設有集水井，每個井內安裝2臺潛水泵和 1套浮球開關，根據井內水位自動開、停排水泵，將排水泵運行工況及井內高、低液位傳至相應的現場控制站（PLC）及控制中心。

（3）照明控制。正常情況下，管廊內啟動普通照明， 當管廊內某防火分區發生火災時，火災報警系統聯鎖關閉相應防火分區的普通照明，并強制啟動該分區應急照明。

2.3 照明系統

普通照明系統和應急照明系統是綜合管廊內照明系統的兩大組成部分。一般來說，普通照明系統是使用具有防水功能和防塵功能的T5型熒光燈，在進行普通照明系統設置過程中，應該將每一個熒光燈的間距控制在五米左右，并且使用吸頂安裝的模式。應急系統可使用 自帶蓄電池的應急照明燈，在進行應急照明系統設置過程中，應該將每一個應急燈的間距控制在15m之內。

2.4 線纜敷設

綜合管廊內有動力設備電纜、控制電纜、普通照明電纜以及消防電纜。消防電纜包括應急照明電纜、風機電纜、監控及火災報警設備電纜等。綜合管廊所有電纜均采用低煙無鹵阻燃耐火電纜。在綜合管廊內電纜主要采用電纜橋架敷設方式。在線纜敷設時，應將普通照明、 檢修插座箱、排水泵電纜與消防電纜分橋架敷設。電纜出橋架穿鋼管沿墻壁、頂板明敷或暗敷，暗敷時混凝土保護層厚度大于30mm，明敷時消防電纜穿線管應涂防火涂料。電纜橋架穿越防火分區時應在安裝完畢后，用防火材料封堵。特別的，燃?xì)馀撾娎|敷設應滿足爆炸性環境電氣設備安裝及線纜敷設要求。

2.5 防雷接地

綜合管廊中的防雷接地應該利用頂板，底板，側壁上的結構進行一個總體的設計，使防雷接地系統形成一個整體。目前大部分綜合管廊中的防雷接地采用 TN-S 型。



3 綜合管廊的電力設計要點

3.1 電力支架系統

綜合管廊內一般有10kV電力電纜或110kV及110kV以上電力電纜。其中10kV電力電纜可與通信電纜、給水管共用一個艙室組成綜合艙。110kV及 110kV以上電力電纜應單獨設置一個電力艙。綜合艙、電力艙電力電纜均敷設在電力支架上。10kV電力電纜支架層 間距至少300mm，110kV及110kV以上電力電纜支架層間距至少500mm，支架長度應滿足電力電纜接頭的設置。電力電纜支架可采用組合式支架，組合式支架外形美觀，尺寸標準，安裝組件齊全，功能完善，能夠滿足管廊內各類管線的現場安裝要求，并具有施工的便利性及可操作性。組合式支架可采用去磁金屬材料，實現安全的載荷能力及抗拉性能，以便電力電纜的順利敷設。此外，組合式支架須通過防火認證。

3.2 電力出線井

電力出線井為綜合管廊重要內容。綜合管廊約200m左右預留一處10kV電力出線井，每個路口均預留10kV電力出線井。110kV及110kV以上電力出線井應根據當?shù)仉娏σ?guī)劃合理設置。電力出線井應結合電力電纜轉彎半徑的要求來設計出線井尺寸。管廊出線井引出處采用 專用的電纜密封件進行防水封堵。該電纜密封件不僅具有防水阻火作用，而且是變徑模塊，對不同外徑的電纜適應能力較強。出線井應預留一定數量的電纜排管，以便日后萬一增加電纜時使用，不會破壞土建結構。電纜密封件框架采用在土建施工時混凝土一次澆筑完成，從土建施工中保證電纜密封件框架與混凝土之間的防滲水。



4 安科瑞綜合管廊供配電電力監控系統的設計應用

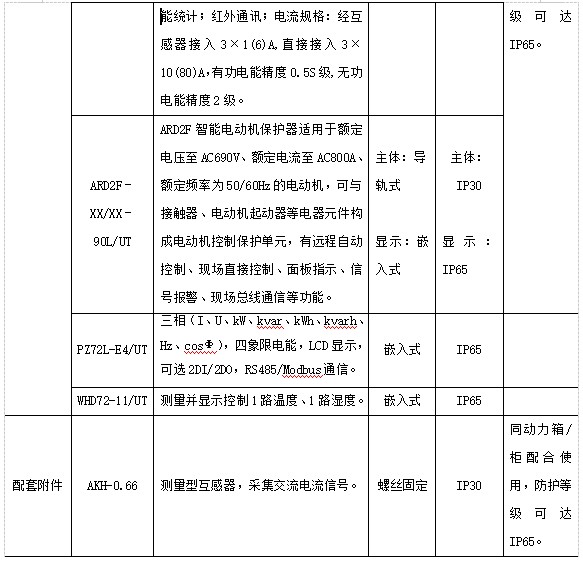

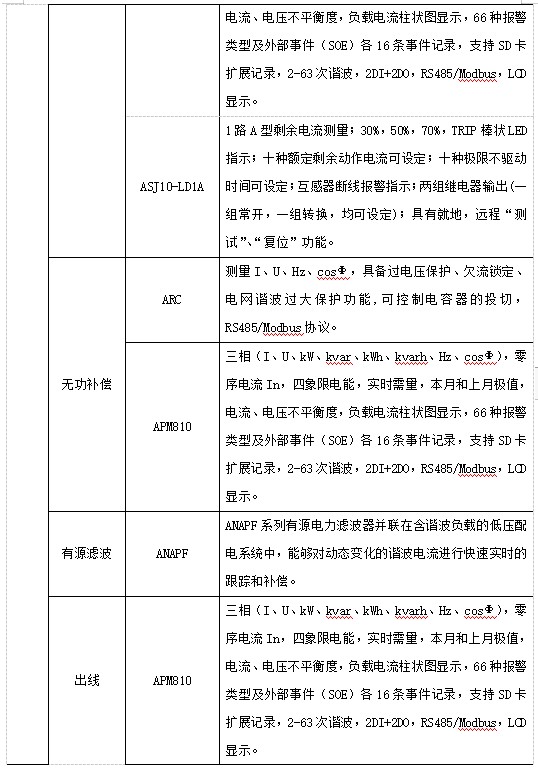

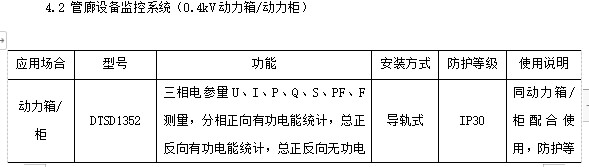

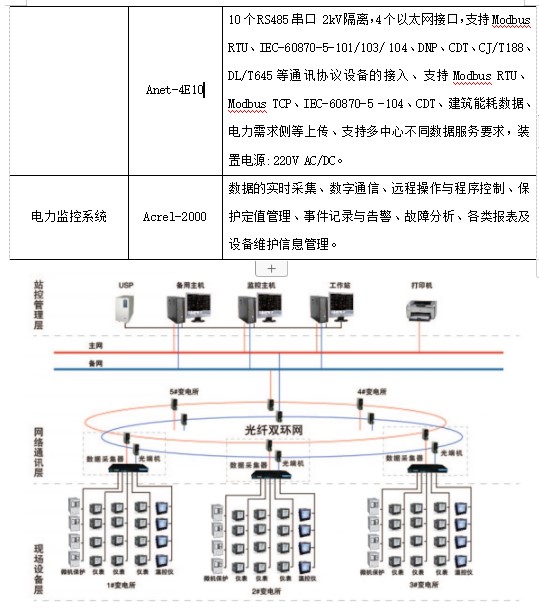

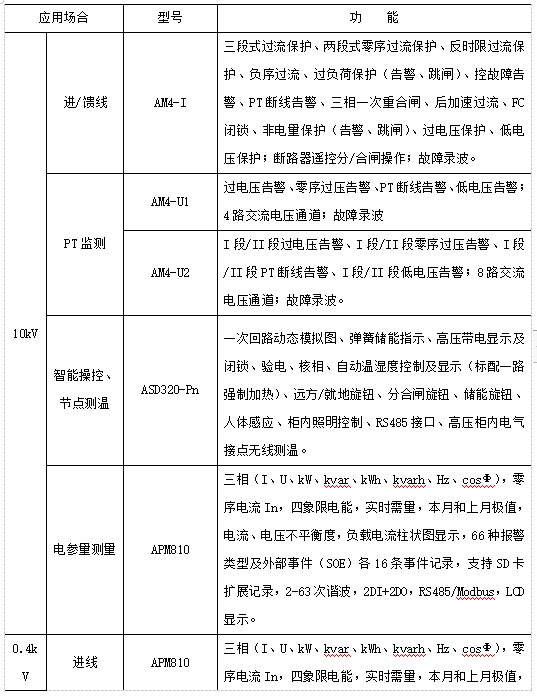

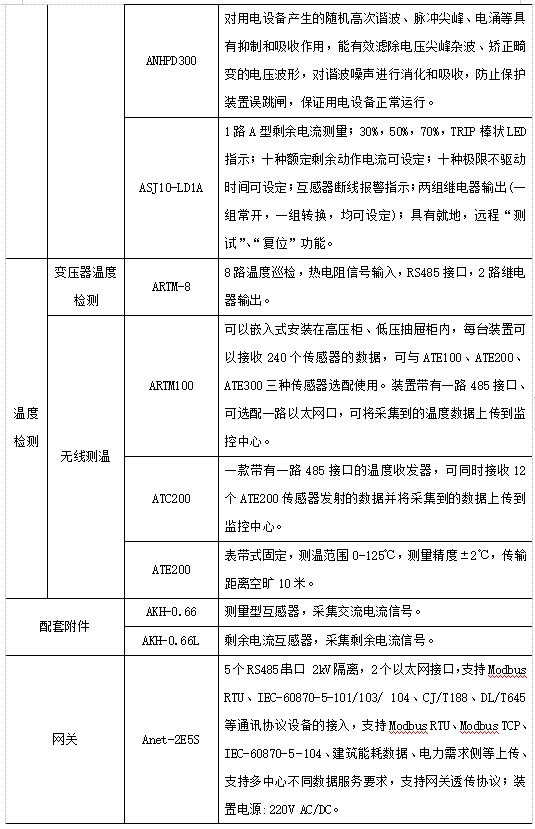

4.1 管廊電力監控系統（10/0.4kV地面變電所）
